Montageanleitung für die E-Serie Türen

Etikett beachten

Tapetentür Etikett

Auf jedem Karton einer Zarge bzw. eines Türblattes befindet sich ein Etikett mit genauen Angaben zur Tür.
Jedes Türblatt ist einer bestimmten Zarge eindeutig zugeordnet!

Exakten Meterriss in jeden Stockwerk herstellen

Montageschablone

Es ich wichtig, vor dem Einbau einen exakten Meterreiis in jedem Stockwerk zu erstellen, denn die Zargen müssen in der exakten Höhe montiert werden.

Alle Zargen haben auf der mittleren Montageschablone die Meterkennzeichnung

(Unterkante Schablone bis Fertiger Fussboden = 100 cm)

> Wie das funktioniert, können Sie in unserer pdf-Anleitung nachlesen

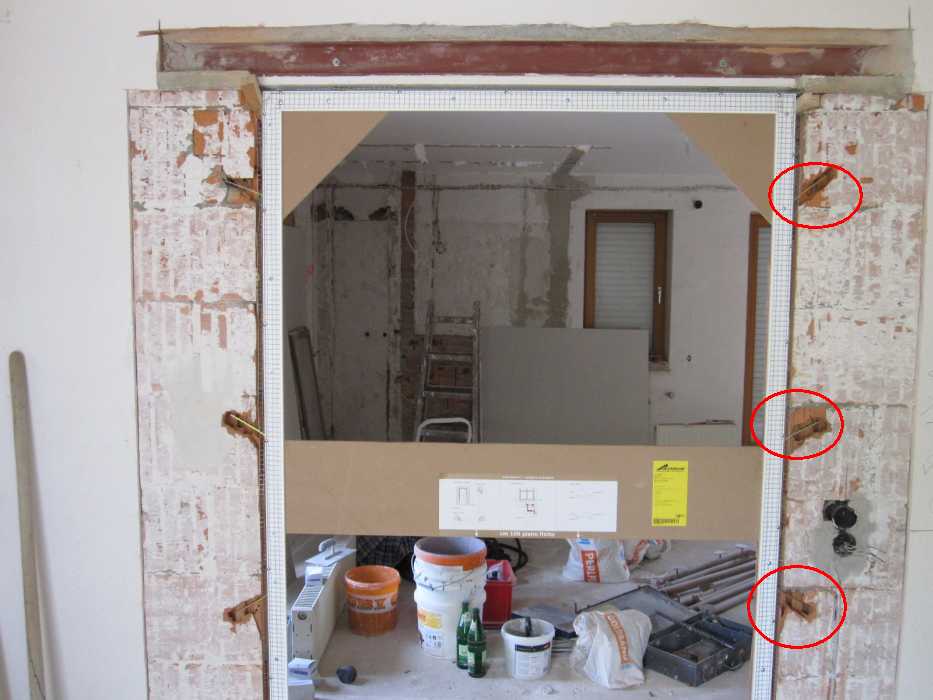

Befestigung der Mauerwerkszargen mittels der angebrachten Mauerlaschen

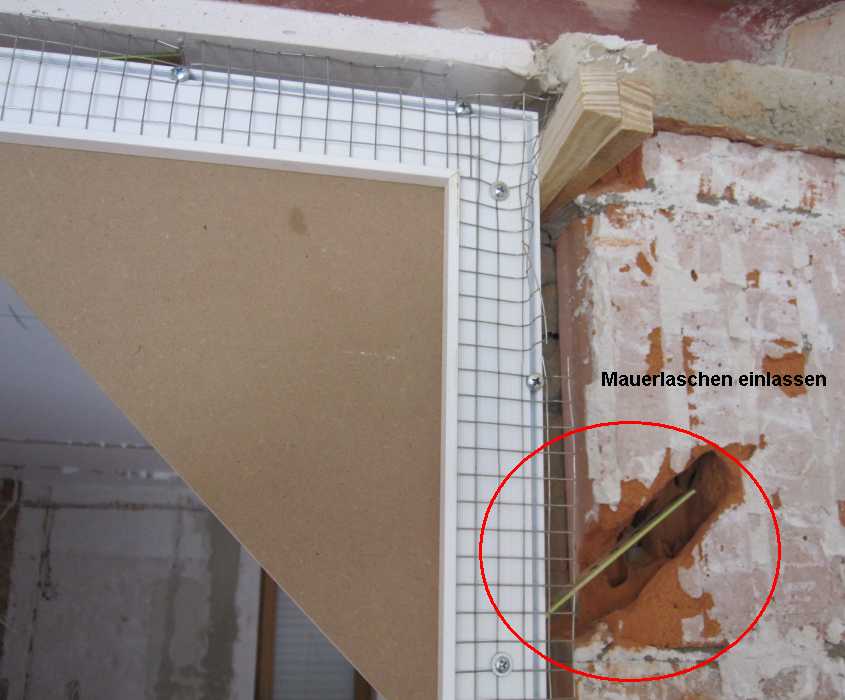

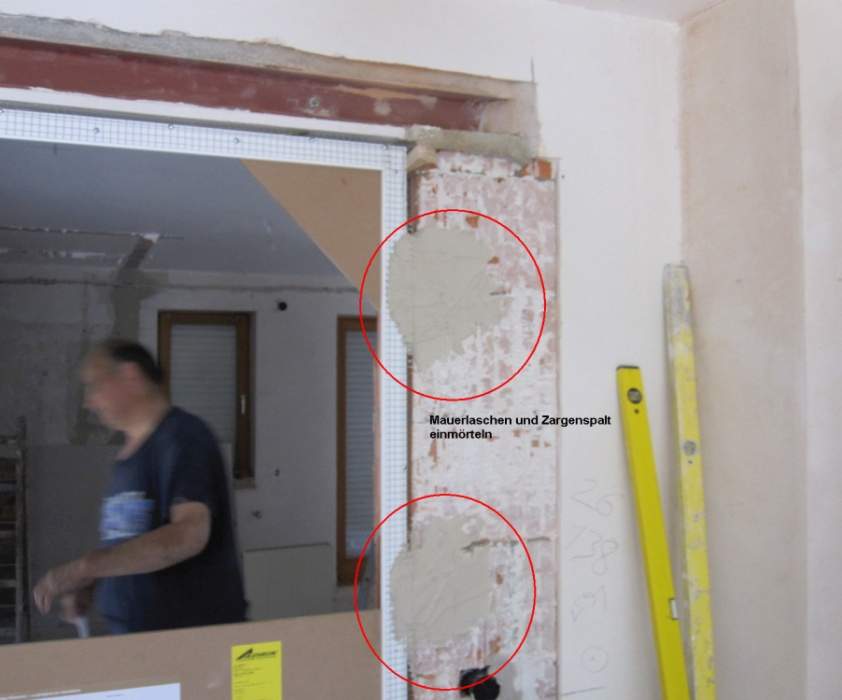

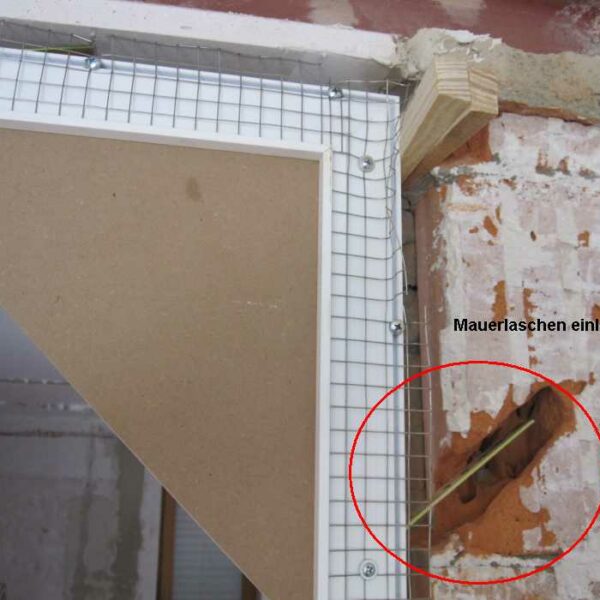

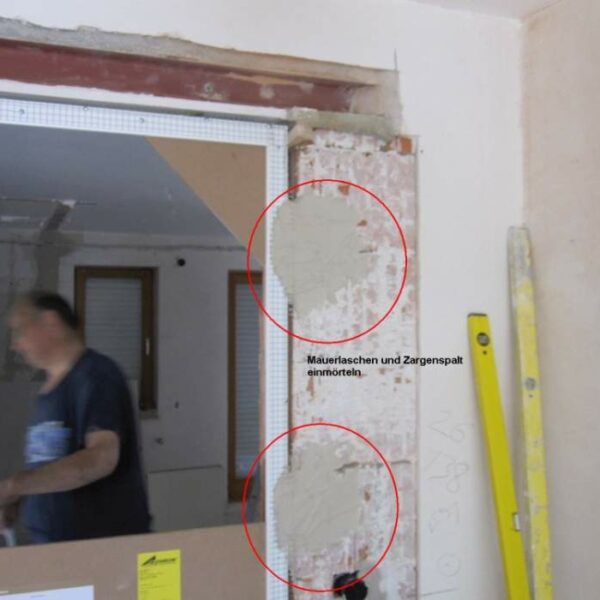

Mauerlasche ca 45° aufbiegen. In Mauerwerk entsprechende Schlitze einstemmen bzw. z.B. mit Flex einschneiden. Zarge ausrichten, ausklotzen und Laschen mit Fertigmörtel ausmörteln.
Nach Aushärtung kann man die Montageschablonen der Zargen entfernen.

Mauerlasche
Einbau Mauerlasche

Montage der Türen im Rohbau

Montage im Rohbau

Die Zargen werden montagefertig geliefert. Diese müssen frühzeitig im Rohbau montiert werden.

Näheres siehe hier:

https://adrik.de/innentueren/EL-3/Montage.html

Die Rahmen für die Mauerwände werden komplett mit den Putzträgermatten geliefert.

Dieses Beispiel zeigt die Außenseite einer DRÜCKEN Zarge

Montage-E-Serie_6_kl-1
Montage-E-Serie_7_kl-2

Dieses Beispiel zeigt die Innenseite einer DRÜCKEN Zarge

Montage-E-Serie_8_kl-3
Montage-E-Serie_9_kl-4

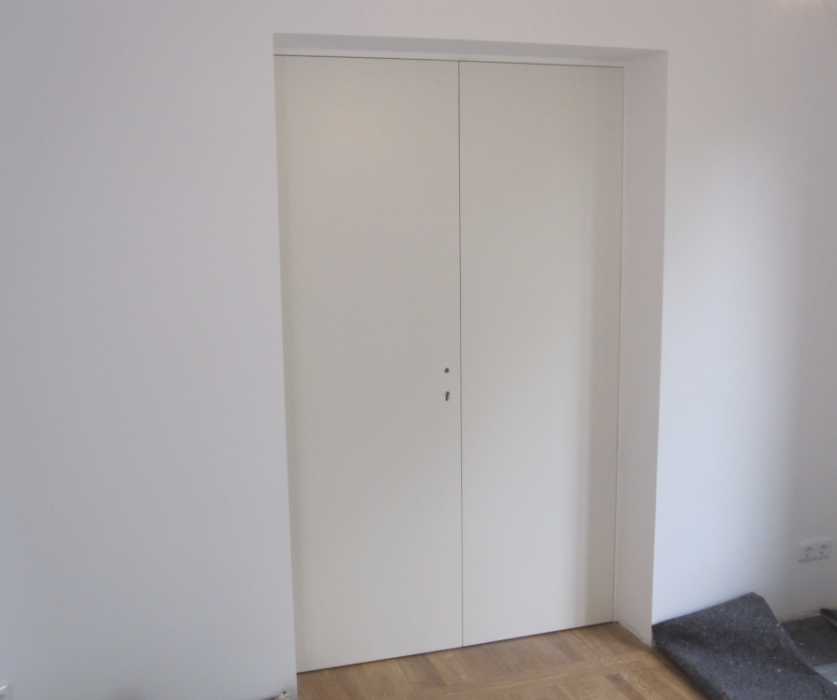

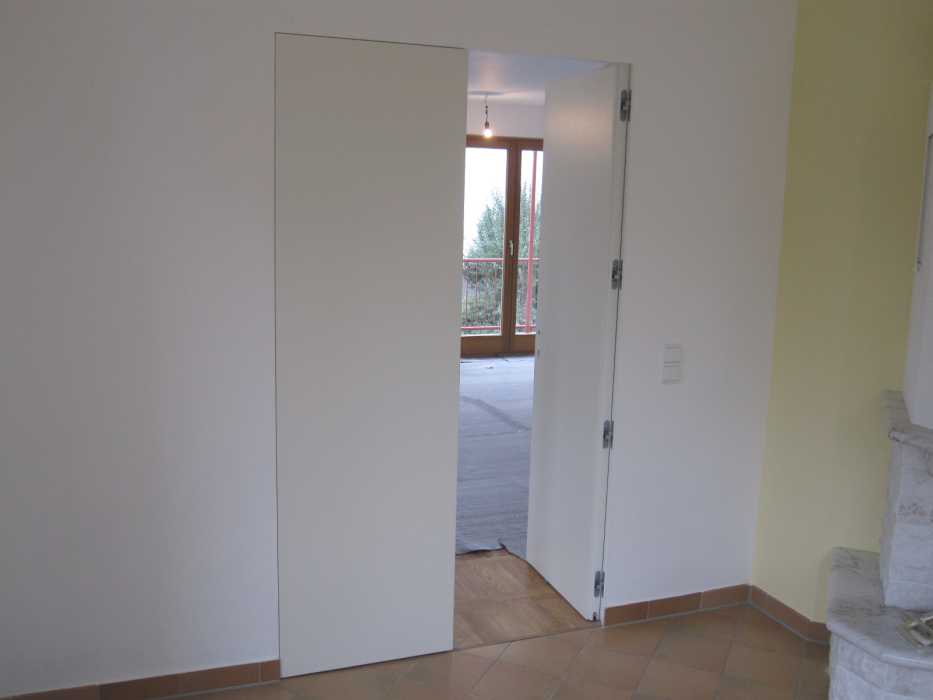

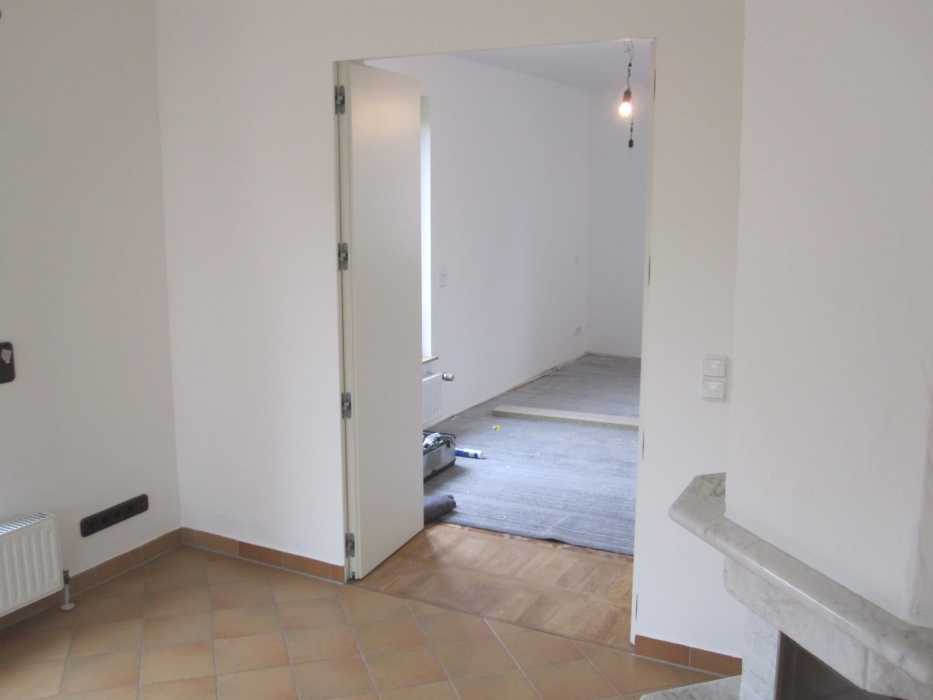

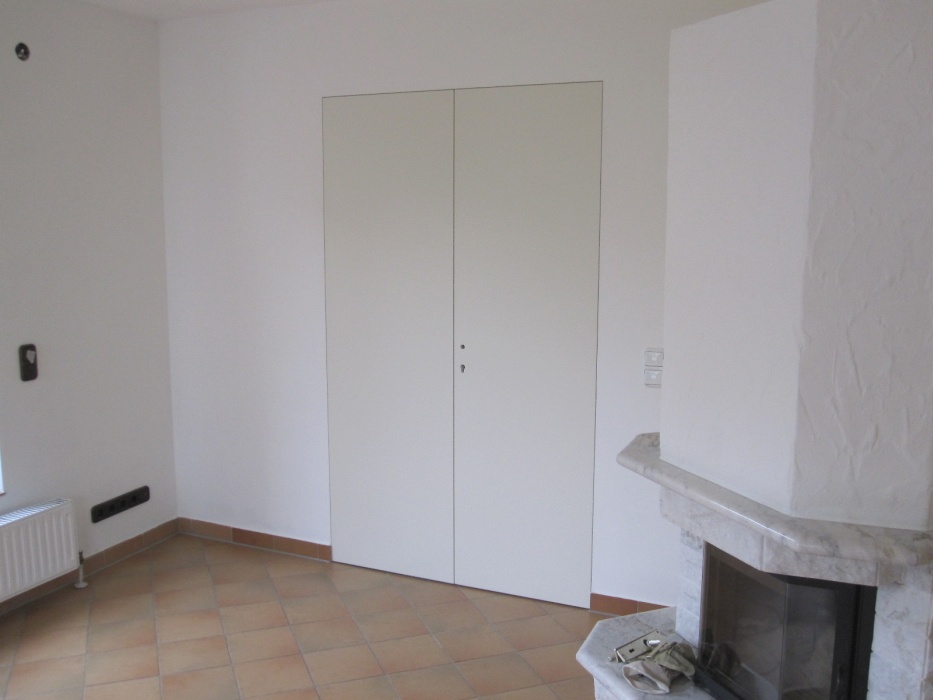

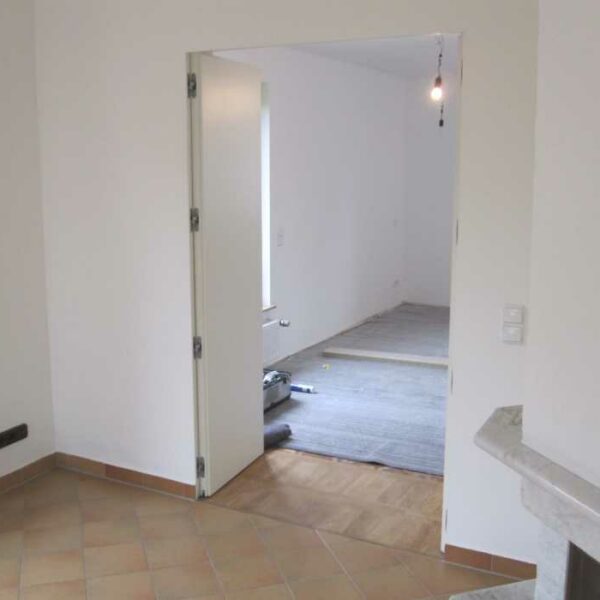

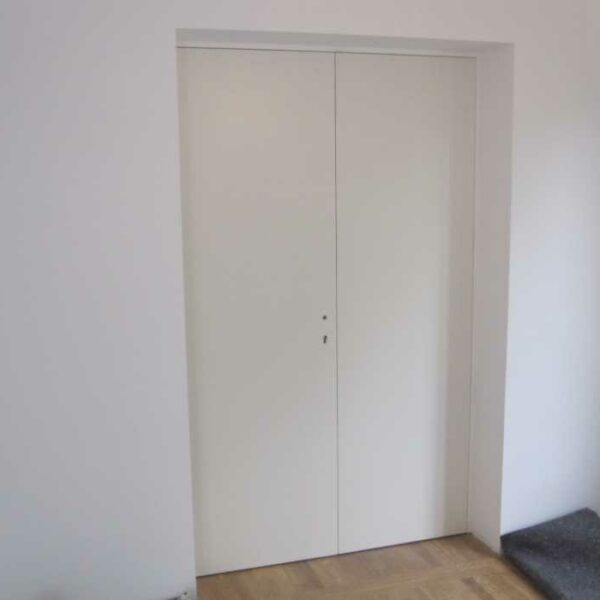

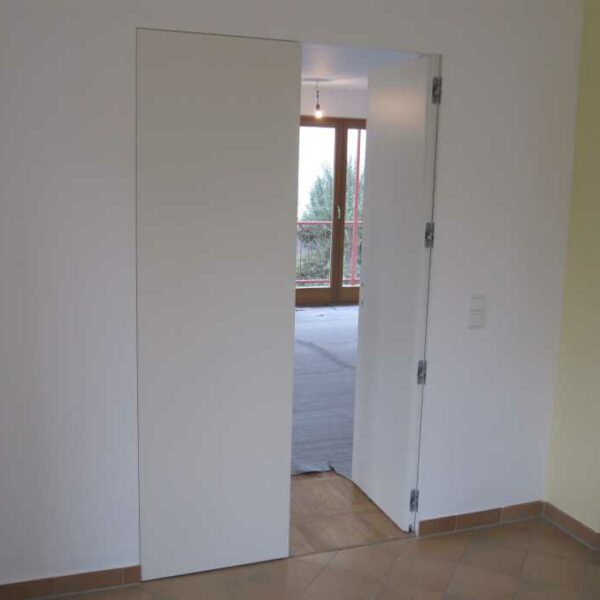

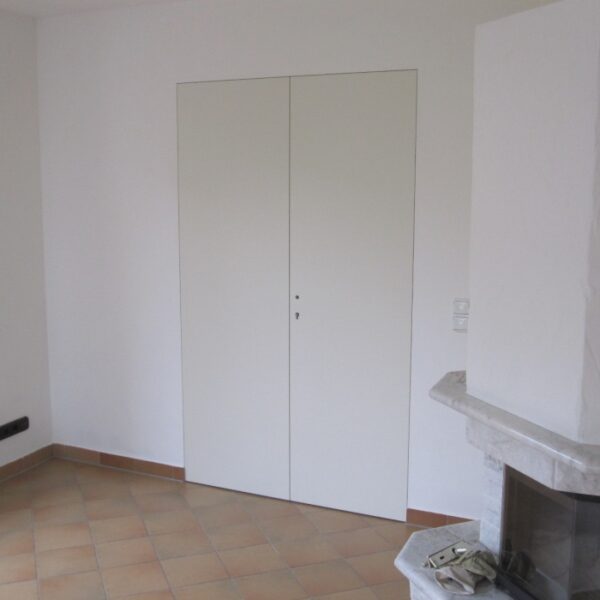

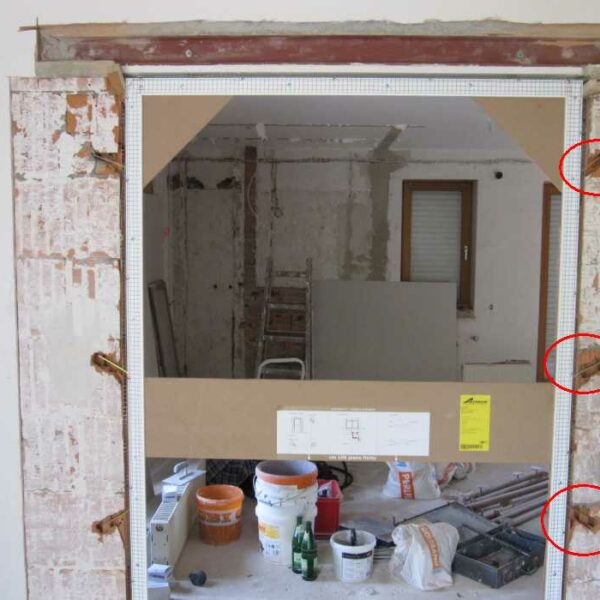

Montage der Türen in der Renovierung

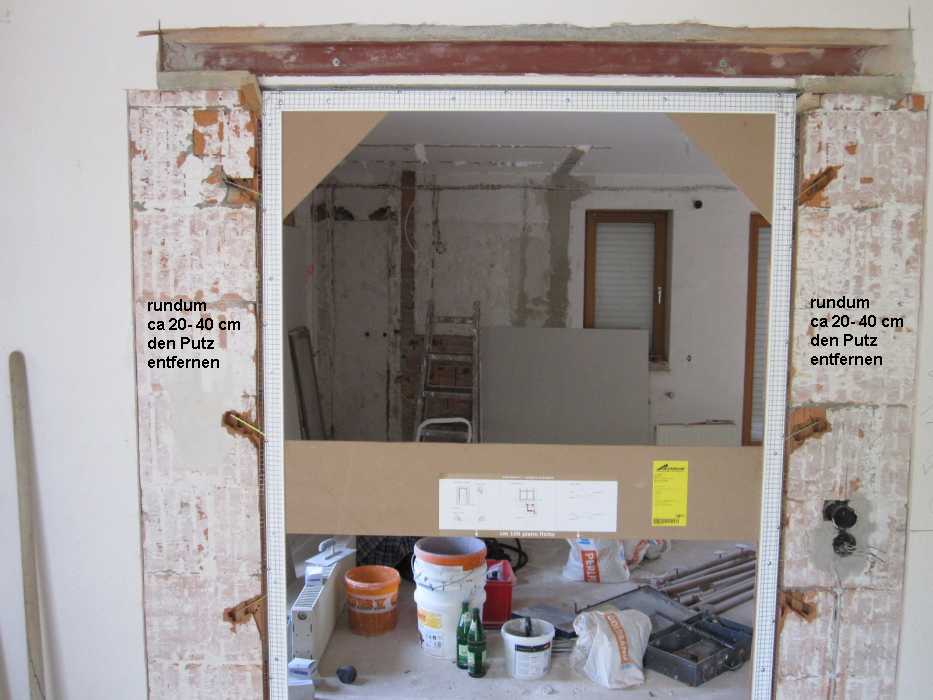

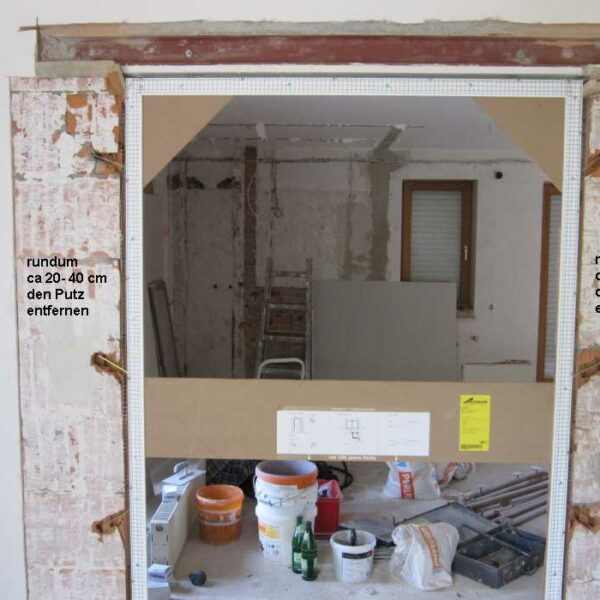

Wandbündige Türen können auch im Rahmen einer Renovierung eingebaut werden. Hierfür müssen zunächst die alten Zargen ausgebaut werden. Danach wird der vorhandene Putz rund um die Tür entfernt.

Zarge Altbautür

Verstellbare Stahleinlage einstellen

Die verstellbare Stahleinlage ist gegen Aufpreis als Sonderzubehör erhältlich.
